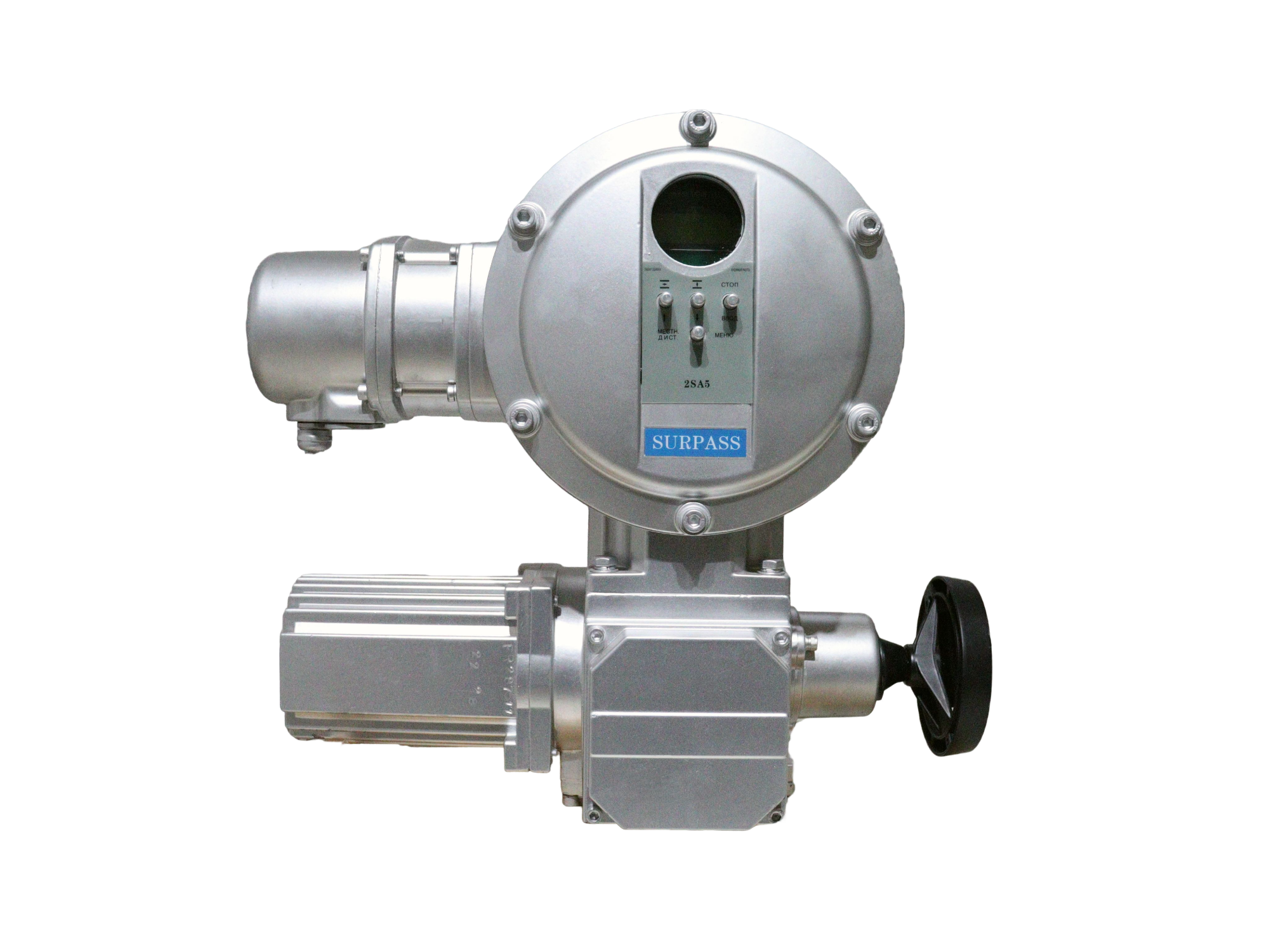

深入解析 2SA5 系列電動執行器與電動執行機構

在工業自動化進程不斷加速的當下，電動執行器與電動執行機構作為關鍵的驅動控制部件，發揮著至關重要的作用。其中，2SA5 系列電動執行器憑借其卓越的性能和廣泛的適用性，備受行業矚目。本文將對 2SA5 系列電動執行器以及電動執行機構的相關知識進行深入剖析，旨在為行業人士和相關用戶提供全面且專業的參考。

電動執行器與電動執行機構概述

電動執行器，又稱為電動執行機構，是一種能夠提供直線或旋轉運動的驅動裝置。它借助特定的驅動能源，在相應控制信號的作用下精準運作，廣泛應用于各類工業自動化過程控制環節。其工作原理是將電氣馬達的旋轉力巧妙轉換為直線運動或旋轉運動，以此實現對位置、速度、扭矩等參數的精確控制，從而滿足不同工業場景的多樣化需求。

電動執行器主要由馬達和傳輸機構構成。馬達通常選用步進馬達或伺服馬達，通過精準控制馬達的旋轉角，使得執行器在行程中途能夠?qū)崿F(xiàn)任意位置的定位。傳輸機構則承擔著將馬達旋轉力轉化為實際運動的關鍵職責。在直線運動型電動執行器中，傳輸機構多采用滾珠螺桿和線性導軌，滾珠絲桿負責將馬達的旋轉力轉化為活塞桿或滑塊的直線運動，而線性導軌則確?；钊麠U及滑塊的直進性。對于旋轉運動型電動執行器，傳輸機構主要運用齒輪或皮帶，齒輪直接將馬達的旋轉力轉換為旋轉運動，皮帶則以安靜平滑的方式傳遞馬達的旋轉力。

2SA5 系列電動執行器的獨特優勢

多回轉執行機構的強大性能

2SA5 系列中的多回轉執行機構堪稱基礎且核心的組成部分。其主要技術參數包括關斷力矩（NM）和輸出軸轉速，擁有六種基本型多回轉 SURPASS 5 PROFITRON，力矩范圍跨度極大，從 10NM 到 1000NM，能夠滿足不同工況對力矩的需求。當關斷力矩要求大于 1000NM 時，可通過將較小力矩的多回轉執行機構與 GK（或 GST）減速箱裝配在一起，靈活構建出滿足高力矩需求的執行機構。多回轉 SURPASS 5 PROFITRON 還可根據實際需要選配各種符合國際標準的機械接口（輸出軸和法蘭），其法蘭和輸出軸嚴格遵循國際標準 DIN ISO 5210 或 DIN 3210，確保了與各類被控對象實現合理、可靠的機械連接。

直行程執行機構的精準控制

直行程執行機構由多回轉電動執行機構與直線推進裝置裝配而成，其主要技術參數有關斷推力（KN）、輸出軸直線運動速度（mm/min）和最大行程。2SA5 系列直行程 SURPASS 5 PROFITRON 的推力范圍可達 3.4~217KN，速度范圍為 70~1120mm/min，且這些參數均可調，能夠全面覆蓋所有應用領域。直行程執行機構的輸出推力（KN）與多回轉執行機構的輸出力矩（NM）以及直線推進裝置的轉換系數 f 密切相關，輸出軸的直線運動速度則由多回轉執行機構輸出軸的轉速與直線推進裝置的螺距共同決定。這種精準的參數關聯設計，使得直行程執行機構在實際應用中能夠?qū)崿F(xiàn)對推力和速度的精確控制，確保工業生產過程的穩定性和準確性。

角行程執行機構的高效運作

角行程執行機構由多回轉電動執行機構和渦輪減速箱兩部分組成，主要技術參數為關斷力矩 NM 和全行程時間 S/90。減速箱分為直連式（GS 系列）和底座曲柄式（GF 系列）兩種，直連式的力矩范圍為 80~250000NM，底座曲柄式的力矩范圍為 80~32000NM，二者合力可覆蓋所有應用領域。角行程執行機構的輸出力矩等于多回轉執行機構的輸出力矩乘以減速箱的力矩放大系數 F，全行程時間（秒 / 90）則通過（15 * 減速箱的減速比）除以多回轉執行機構的輸出軸轉速來計算。這種設計使得角行程執行機構在控制球閥、旋塞閥、蝶閥和百葉閥等角行程閥門時，能夠高效、快速地響應控制信號，實現對閥門開度的精準調節。

2SA5 系列電動執行器的廣泛應用

2SA5 系列全智能型電動執行器適用于對各類閘閥、截止閥、蝶閥、調節閥、調節風門的控制。在工業生產中，它能夠依據精確的控制指令，對系統工況介質的壓力、溫度和流量進行自動調節。例如，在化工生產過程中，通過 2SA5 系列電動執行器對管道閥門的精準控制，可以確保反應物料的流量穩定，維持化學反應的正常進行，從而保障化工產品的質量和生產效率。在電力行業，它可用于控制鍋爐的進風量和蒸汽閥門，優化燃燒過程，提高發電效率，同時保證電力生產的安全與穩定。在暖通空調系統中，2SA5 系列電動執行器能夠精確調節風門和水閥的開度，實現對室內溫度、濕度的精準控制，為用戶提供舒適的室內環境，同時達到節能降耗的目的。

電動執行器的選型要點

明確工作要求

在選擇電動執行器時，首先要清晰了解實際工作中的具體要求。例如，需要確定所需的運動方式，是直線運動還是旋轉運動，以及對行程、速度、力矩等參數的具體要求。不同的工業場景對這些參數的需求差異較大，如在一些精密裝配生產線中，可能對執行器的定位精度和運動速度要求極高；而在大型物料輸送系統中，則更側重于執行器的輸出力矩和負載能力。只有明確了這些工作要求，才能有針對性地篩選出符合條件的電動執行器型號。

考慮環境因素

使用電動執行器的環境因素不容忽視。環境中可能存在潮濕水汽、化學液體、粉塵等，這些因素會對執行器的性能和使用壽命產生影響。因此，在選型時必須仔細確認電動執行器的使用材質是否能夠適應所處的環境。例如，在化工車間等存在腐蝕性化學物質的環境中，應選擇具有耐腐蝕材質外殼和內部零部件的電動執行器；在粉塵較多的場所，則需要執行器具備良好的防塵密封性能，以確保其穩定運行。

關注成本效益

成本效益也是選型過程中需要考量的重要方面。不同類型和品牌的電動執行器價格存在差異，同時其運行能耗、維護成本等也各不相同。在選型時，不能僅僅關注采購成本，而應綜合考慮整個生命周期的成本。一些高性能、高質量的電動執行器雖然采購價格較高，但其具有更低的能耗和更長的使用壽命，后期維護成本也相對較低，從長期來看能夠為企業節省更多的成本。因此，需要在滿足工作要求和環境適應性的前提下，選擇性價比最高的電動執行器產品。

2SA5 系列電動執行器作為電動執行器領域的杰出代表，以其先進的技術、卓越的性能和廣泛的應用領域，為工業自動化的發展提供了強大的支持。深入了解電動執行器與電動執行機構的工作原理、技術特點以及選型要點，對于企業實現高效、精準的工業自動化控制具有重要意義。在未來，隨著科技的不斷進步，電動執行器行業將持續創新發展，為各行業帶來更多優質、高效的產品和解決方案，推動工業生產邁向更高水平。
